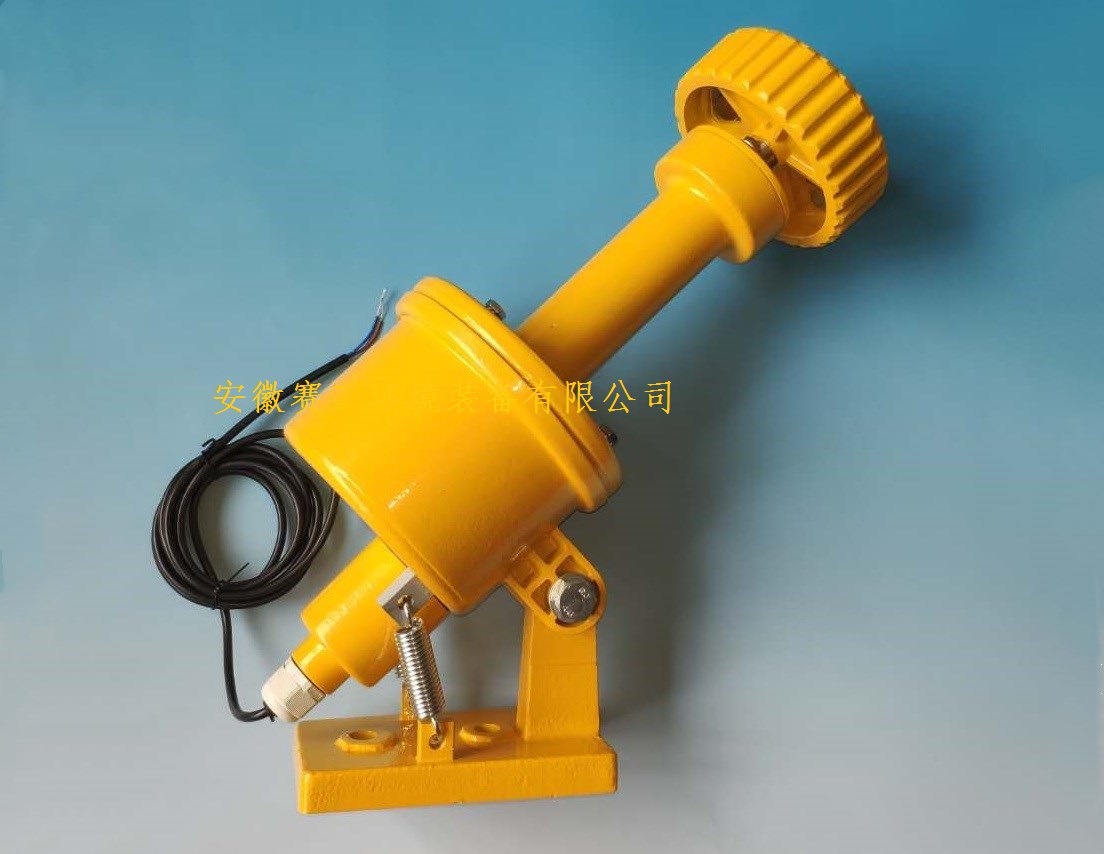

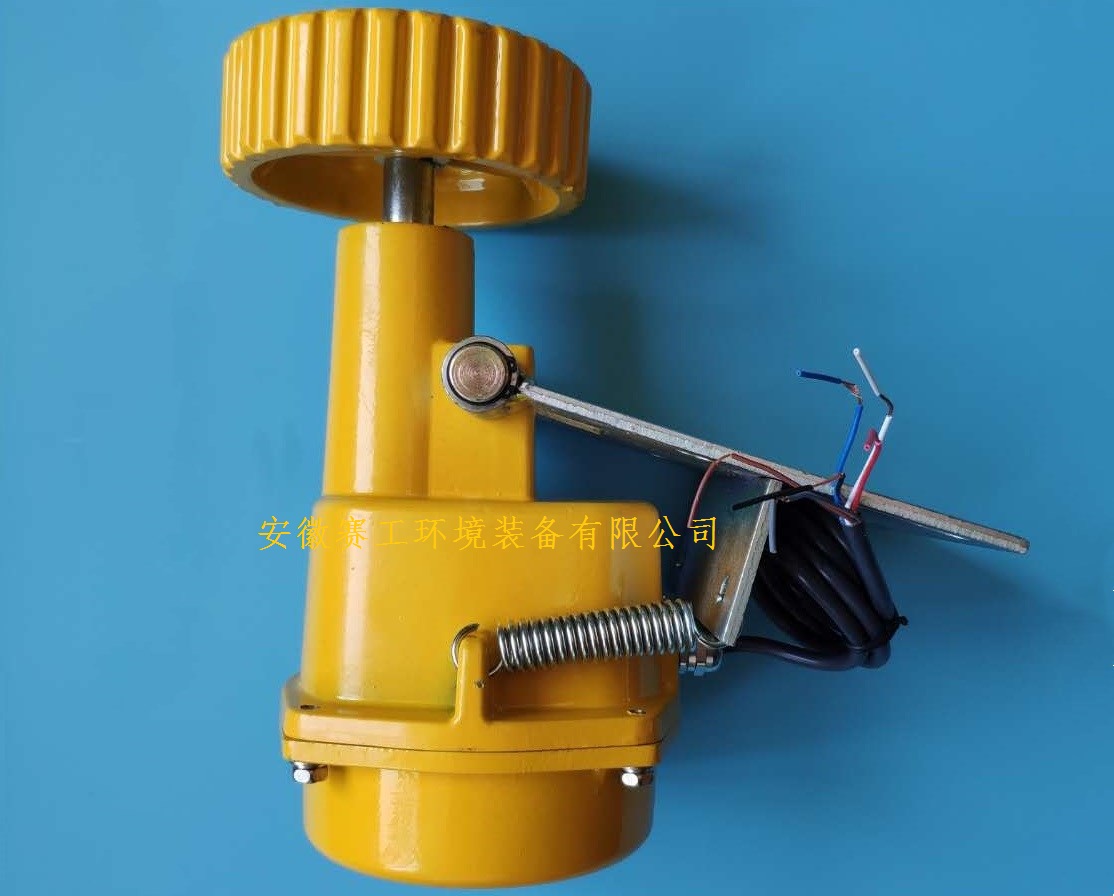

打滑检测装置

电话:0563-7373698

手机:199 5636 0188


简介:用于检测胶带机在运行过程中出现的胶带与传动滚筒之间的打滑,从而防止打滑所造成的恶性事故。

  • 扫一扫 添加微信

全国热线

0563-7373698

      速度打滑检测装置用于检测胶带机在运行过程中出现的胶带与传动滚筒之间的打滑,从而防止打滑所造成的恶性事故。
本机用于带式输送机运行中胶带与主动滚筒出现打滑(失速)故障,可防止由于打滑所造成的严重事故的发生。本机还可用于多条带式输送机的连锁启动和停机,低速抱闸或超速保护等,使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到广泛的应用。


工作原理:
本套检测器允许在AC220V±10%,50Hz的工作电压范围内使用,测速范围在20~999r/min输出状态,常闭型。当出轮(从动盘)随胶带机运行而带动内脉冲盘,在脉冲盘旋转时传感器的磁应信号输入到控制电路中去,经触发-放大-输出,然后再进行计数,其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑速度、超速速度等等。同时,执行电路输出相应的开关信号,达到监测目的。带速可根据用户提供而定,请用户在订购时给予注明,带宽与检测器无关。
安装及使用:
先将固定支架焊在输送机的横梁上;再将支臂用销轴、开口销连接在支架上。
安装后应满足下述要求:
打滑检测器装置按胶带运行方向顺向放置,触轮距胶带边缘200-300mm。
使用说明(1:打滑没有通电之前 红白常闭 黑灰常开2:打滑通电延时10秒,打滑继电器输出闭合,常开变常闭,常闭变常开,10秒延时过后,打滑输出回到原来样子3:打滑工作时,电机转数大于打滑转数,继电器输出闭合,红白变常开,黑灰变常闭,电机转数小于打滑转数,继电器输出断开,红白变常闭 黑灰变常开)
结构特性:
本机由继电器、连接轴、触轮、支臂等构成。安装方便,使用安全。由于安装在回程胶带的上面,整机运行平稳,且避免了老式产品出故障时对胶带的损伤。
壳体采用铝合金铸造,表面采用静电喷塑涂覆工艺,漆膜均匀,附着力强。
整机防护等级高,可达IP66,适宜恶劣条件下工作。

技术参数:
环境温度:-2℃~ +60℃;
相对湿度:不大于80%
触点数量:常开:1  常闭:1    继电器输出
带速: 0.5~5.0米/秒(可根据客户定制)
输出方式:干接点输出AC 380V  5A或DC 12-50V  5A,因输出为固态继电器,选购时应注明用于直流或交流条件。(适用于阻性或感性负载)
防护等级:IP65


本装置出厂时已根据带速及打滑率调整好,使用时勿需再调。本装置为非差动式,故在胶带机启动或停机过程中应不投入或投入无效,并应在控制线路设计中予以保证。
订货须知
1、注明名称、型号、数量、胶带机带速;
2、我厂备有安装支架,用户可另行定货,并注明带宽。
