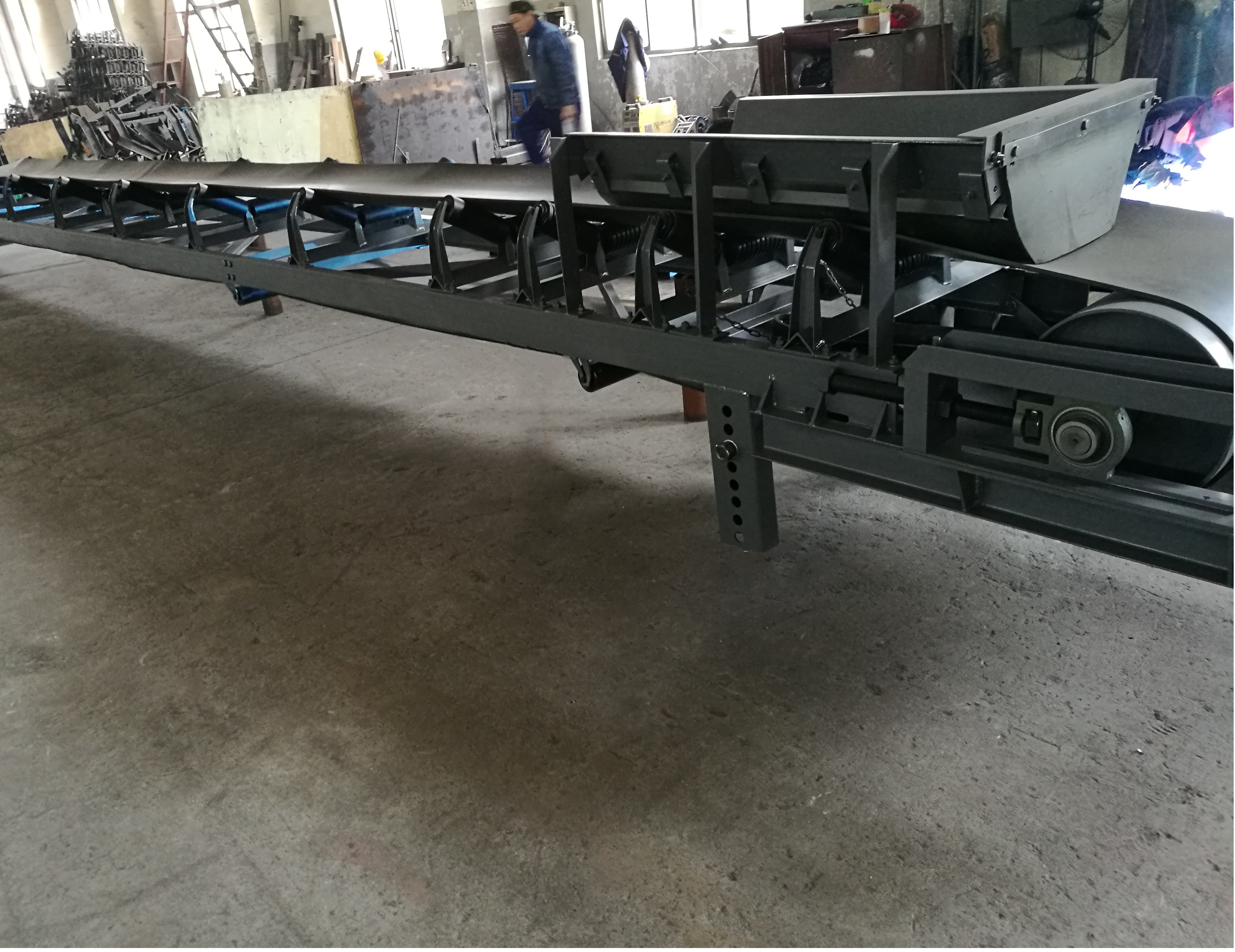

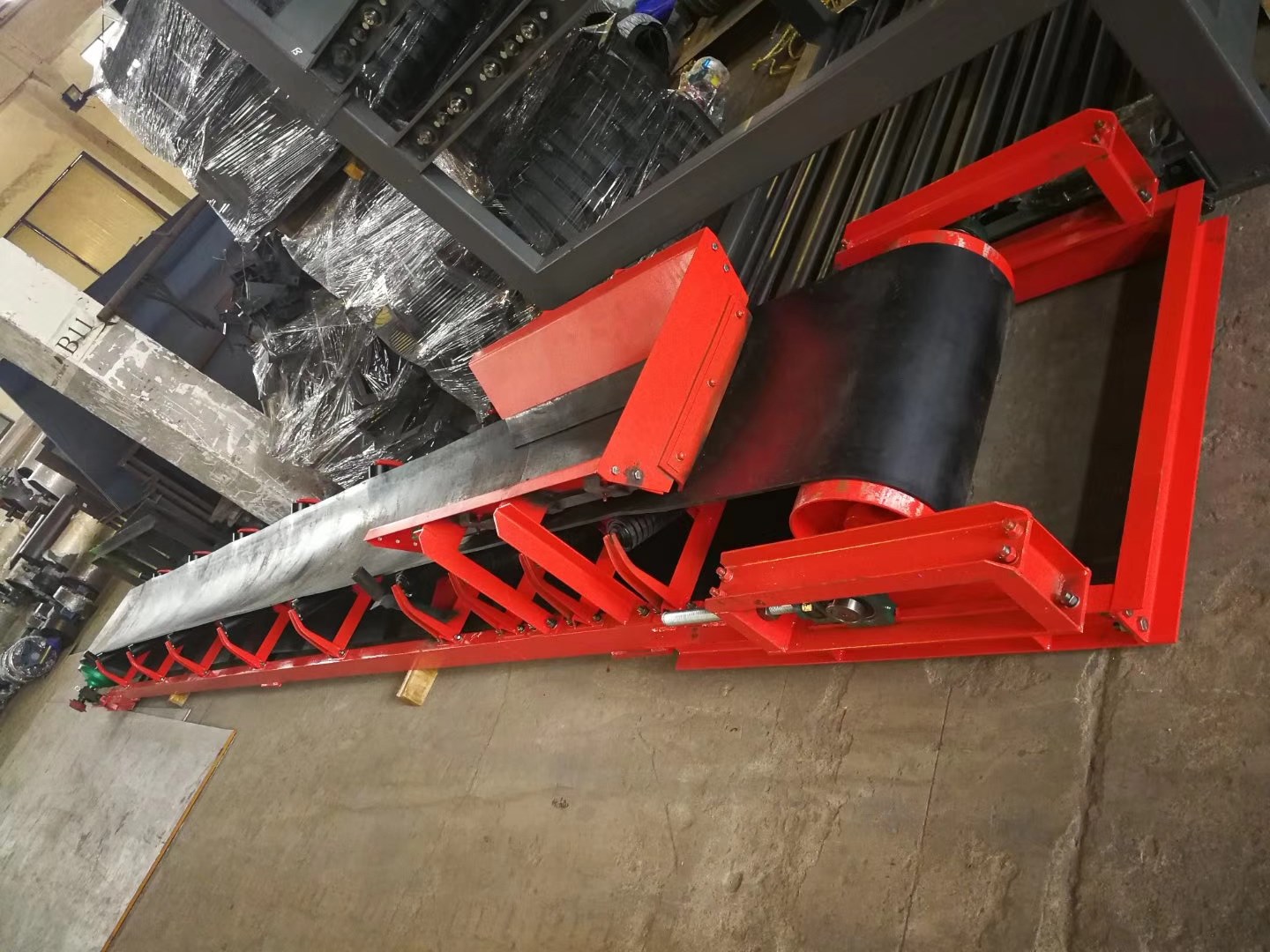

TD75型带式输送机

电话：0563-7373698

手机：199 5636 0188

简介：TD75型通用固定带式输送机(简称皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机或多台使用

扫一扫添加微信

在线咨询

全国热线

0563-7373698

TD75型通用固定带式输送机(以下简称TD75皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送(给料)设备组成水平或倾斜输送系统。
皮带机的环境使用温度为一10℃～+40℃，输送物料温度视输送带不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温物料，当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。

表一：TD75型通用固定带式输送机输送能力表

断面形式	带速 (m／s)	带宽 B(mm)
		500	650	800	1000	1200	1400
		输送能力G（t/h）
槽形	0.8	78	131
	1.0	97	169	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	20.	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15			824	1233	1858	2528
	4.0					2202	2996
平形	0.8	41	67	118
	1.0	52	88	147	230	345	469
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	756
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

说明：输送量是在物料容重lt／m3，输送倾角0°～7°，物料堆积角为30°条件下计算的。

表二：TD75型通用固定带式输送机功率选型表（单位：KW）

长度（m）		15	30	45	60	100	150	200	300
带宽（mm）	500	1.0	1．3	1．7	2．O	3.2	4．6	8.0	11.5
	650	1.3	1.9	2.4	2.8	4.6	9.2	11.5	16.0
	800	1.9	2.9’	3.6	4.3	9.7	l 4．O	17.5	24.3

以上功率的估算条件为正常湿度，水平带速1m/s，物料容量1t/m3，物料堆积角30°的理想条件测算的，一般情况下，使用功率要多于表中功率30%左右，如附加其它装置，功率应增加并重于计算。

结构概况

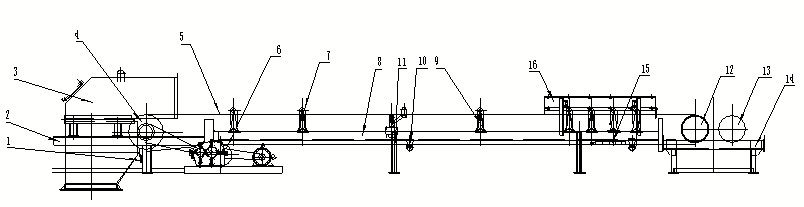

整机布置皮带机整机布置是以设计（制造）单位根据用户要求而进行的，制造厂一般是以散件供应，使用单位根据安装示意图进行组装，皮带机的整机布置有图一几种形式。皮带机的一般安装形式见下图。
